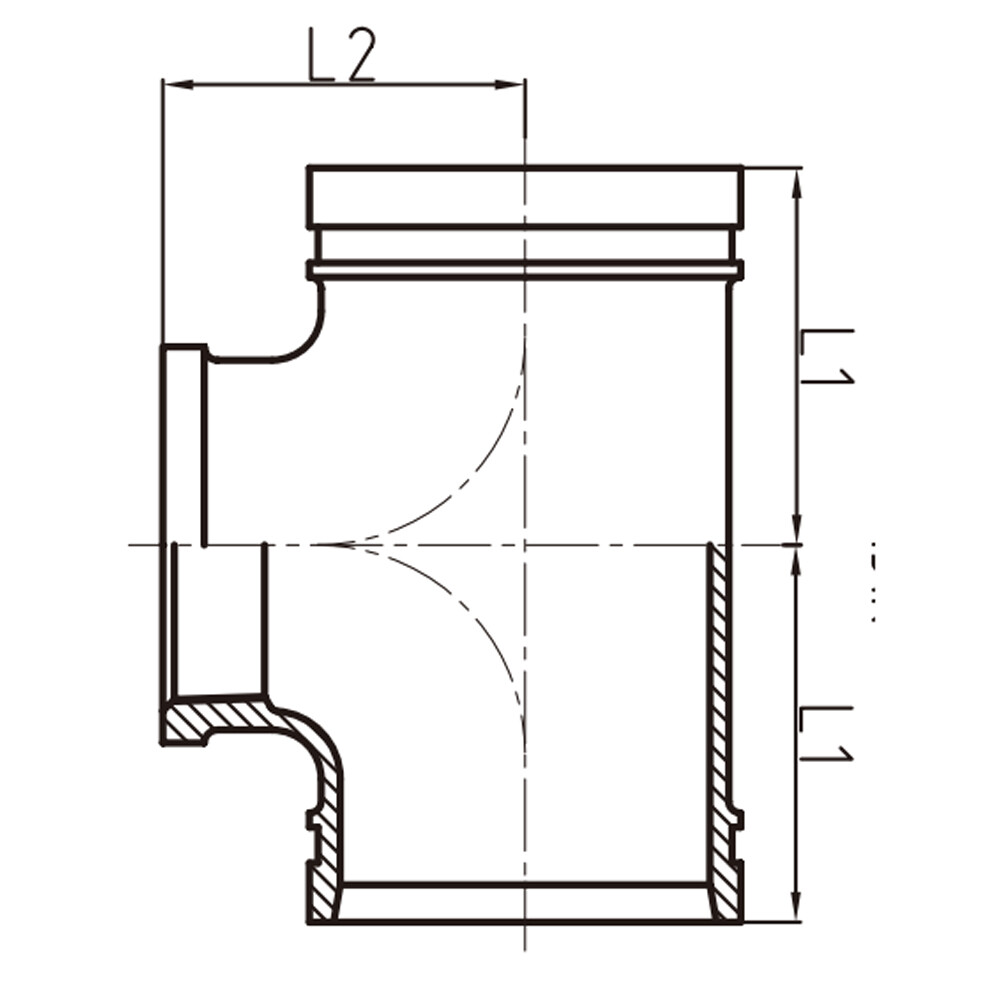

Nominal Tamaño mm/pulgada | Diámetro exterior de la tubería. mm/pulgada | Laboral Presión psi/Mpa | Dimensiones L1 mm/pulgada | Dimensiones L2 mm/pulgada |
50×25 2×1 | 60,3 × 33,7 2,375 × 1,315 | 300 psi 2,07 Mpa | 70 2,75 | 70 2,75 |
50×32 2×1¼ | 60,3 × 42,4 2,375 × 1,660 | 70 2,75 | 70 2,75 |
50×40 2×1½ | 60,3 × 48,3 2,375 × 1,900 | 70 2,75 | 70 2,75 |
65×25 2½x1 | 76,1 × 33,7 3.000×1.315 | 76 3.00 | 76 3.00 |
65×32 2½ x 1¼ | 76,1 × 42,4 3.000×1.660 | 76 3.00 | 76 3.00 |
65×40 2½ x 1½ | 76,1 × 48,3 3.000×1.900 | 76 3.00 | 76 3.00 |
65×50 2½x2 | 76,1 × 60,3 3.000×2.375 | 76 3.00 | 76 3.00 |
80×25 3×1 | 88.9×33.7 3.500×1.315 | 86 3.38 | 86 3.38 |
80×32 3×1¼ | 88,9 × 42,4 3.500×1.660 | 86 3.38 | 86 3.38 |
80×40 3×1½ | 88,9 × 48,3 3.500×1.900 | 86 3.38 | 86 3.38 |
80×50 3×2 | 88.9×60.3 3.500×2.375 | 86 3.38 | 86 3.38 |
80×65 3×2½ | 88,9 × 76,1 3.500×3.000 | 86 3.38 | 86 3.38 |
100×25 4×1 | 114.3×33.7 4.500×1.315 | 101 3.98 | 101 3.98 |
100×32 4×1¼ | 114,3 × 42,4 4.500×1.660 | 101 3,98 | 101 3,98 |
100×40 4×1½ | 114,3 × 48,3 4.500×1.900 | 101 3,98 | 101 3,98 |
100×50 4×2 | 114.3×60.3 4.500×2.375 | 101 3.98 | 101 3.98 |
100×65 4×2½ | 114,3 × 76,1 4.500×3.000 | 101 3,98 | 101 3,98 |
100×80 4×3 | 114.3×88.9 4.500×3.500 | 101 3.98 | 101 3.98 |
125×50 5×2 | 139.7×60.3 5.500×2.375 | 122 4.803 | 122 4.803 |
125×65 5×2½ | 139,7 × 76,1 5.500×3.000 | 122 4.803 | 122 4.803 |
125×80 5×3 | 139.7×88.9 5.500×3.500 | 122 4.803 | 122 4.803 |
150×25 6×1 | 165.1×33.7 6.500×1.315 | 140 5.50 | 140 5.50 |
150×32 6×1¼ | 165,1 × 42,4 6.500×1.660 | 140 5,50 | 140 5,50 |
150×40 6×1½ | 165,1 × 48,3 6.500×1.900 | 140 5,50 | 140 5,50 |
150×50 6×2 | 165.1×60.3 6.500×2.375 | 140 5.50 | 140 5.50 |
150×65 6×2½ | 165,1 × 76,1 6.500×3.000 | 140 5,50 | 140 5,50 |
150×80 6×3 | 165.1×88.9 6.500×3.500 | 140 5.50 | 140 5.50 |
150×100 6×4 | 165.1×114.3 6.500×4.500 | 140 5.50 | 140 5.50 |
150×25 6×1 | 168.3×33.7 6.625×1.315 | 140 5.50 | 140 5.50 |
150×32 6×1¼ | 168,3 × 42,4 6,625 × 1,660 | 140 5,50 | 140 5,50 |
150×40 6×1½ | 168,3 × 48,3 6,625 × 1,900 | 140 5,50 | 140 5,50 |
150×50 6×2 | 168.3×60.3 6.625×2.375 | 140 5.50 | 140 5.50 |
200×50 8×2 | 219.1×60.3 8.625×2.375 | 175 6.88 | 175 6.88 |
200×65 8×2½ | 219,1 × 76,1 8,625 × 3,000 | 175 6.88 | 175 6.88 |
200×80 8×3 | 219.1×88.9 8.625×3.500 | 175 6.88 | 175 6.88 |
